Compteur de rejets - Vide de ligne pharmaceutique

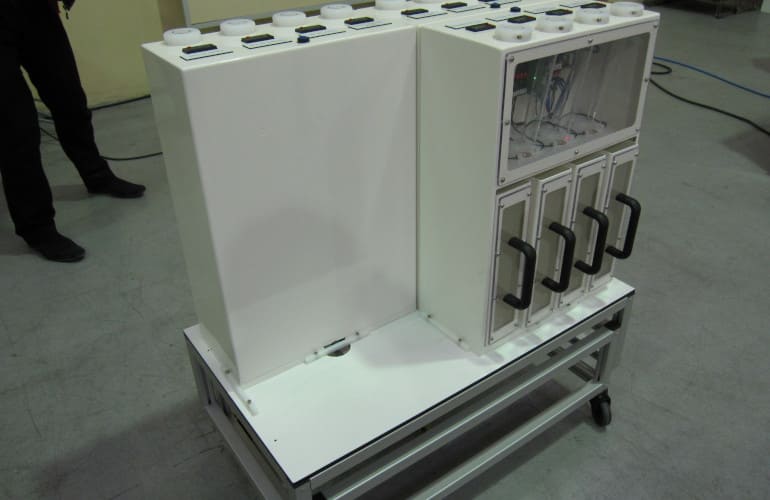

L’ensemble chariot est équipé de plusieurs modules et peut fonctionner avec un, deux, trois ou quatre modules.

Chaque module se compose de 4 tubes de rejet, chaque tube possède une cellule optique de comptage, chaque cellule est reliée à son compteur et chaque module possède un bouton de remise à zéro des compteurs. Le produit rejeté est inséré dans le tube, celui-ci coupe le faisceau du détecteur (détection temporisée pour éviter le phénomène de « rebonds ») qui a pour conséquence d’incrémenter son compteur (chaque tube a son compteur).

La remise à zéro générale des compteurs s’effectue à l’aide d’un appui long sur le bouton bleu (bouton temporisé, temporisation réglable) sur le dessus du module. Le bouton poussoir rouge de remise à zéro de chaque compteur est lui inhibé. La temporisation du bouton poussoir de remise à zéro général est réglable en façade du relais temporisé qui se situe a l’intérieur du module.
